摘要
SC(B)10干式变压器 该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点
产品介绍
产品用途
SC(B)10型环氧树脂浇注干式变压器根据标准《干式电力变压器》制造，本产品性能损耗低，节能效果好，运行经济，免维护。除工艺结构先进，抗短路、雷电冲击水平高外，还具有阻然、防潮、防尘、噪声低等特点，可深入负荷中心。广泛适用于高层建筑、机场、车站、码头、电厂、变电站等。特别适合于易燃易爆等防火要求高的场所安装使用。

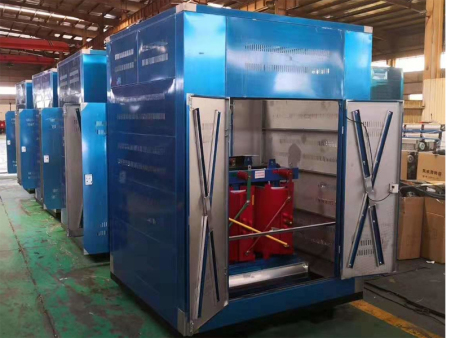

本公司生产的标准型变压器为不带外壳，防护等级为IP00，如客户需要提供防护等级为IP20和IP23的外壳。外壳可根据客户要求选用普通钢板、不锈钢板、铝合金等材料制作，并作酸洗、磷化、喷塑等处理。温度控制显示仪、负荷测录仪安装在外壳低压侧，方便用户观察，安全可靠。
性能参数
1、SC(B)10型主要性能参数见表
2、相数：3相
3、频率：50Hz
4、绝缘耐热等级：F级
5、绕组平均温升：≤100K
6、局部放电量：小于5pc
SC(B)10型10kV系列主要性能参数
型号 额定容量（KVA） 联接组标号 电压组合（KV） 空载损耗（W） 负载损耗（W） 空载电流（%） 短路抗阻（%） 高压 分接范围 低压 SC10-30 30 Yyn0
或
Dyn1110
6.3
6
±5%
±2×2.5%
或
+3×2.5%
-1×2.5%0.4 190 710 2.4 4.0 SC10-50 50 270 1000 2.4 SC10-80 80 370 1380 1.8 SC10-100 100 400 1570 1.8 SC10-125 125 470 1850 1.6 SC10-160 160 550 2130 1.6 SC10-200 200 630 2530 1.4 SC10-250 250 720 2760 1.4 SC10-315 315 880 3470 1.2 SC10-400 400 980 3990 1.2 SC10-500 500 1160 4880 1.2 SC10-630 630 1350 5880 1.0 SC10-630 630 1300 5960 1.0 6.0 SC10-800 800 1520 6960 1.0 SC10-1000 1000 1770 1830 1.0 SC10-1250 1250 2090 9690 1.0 SC10-1600 1600 2450 11730 1.0 SC10-2000 2000 3050 14450 0.8 SC10-2500 2500 3600 17170 0.8 SC10-1600 1600 2450 12900 1.0 8.0 SC10-2000 2000 3050 15890 0.8 SC10-2500 2500 3600 18890 0.8
